PDF-Infobroschüre
MPR-M2

Milchtemperaturregler MPR-M2


Milchtemperaturregler für Milchkühlanlagen
(Fronttafeleinbau)

Der mikroprozessorgesteuerte Milchtemperaturregler MPR-M2 dient zur Steuerung von Rührwerksmotoren und Kältekompressoren in Milchkühlanlagen.

  • Einfache Bedienung über drei Arbeitsebenen
  • 2 frei einstellbare Soll-Temperaturen umschaltbar
  • verschiedene Funktionen für "Zwischenrühren"
  • Zwischenrührzeiten frei programmierbar
  • Tasten "Soll-Temperatur Umschaltung" und "Zwischenrühren" auch extern schaltbar.
  • Soll-Temperaturen und Hysteresen frei einstellbar
  • Schaltzustandsanzeigen für Rührer und Kompressor über LED
  • Soll-Temperaturbegrenzungen frei einstellbar
  • Tasten für Soll-Temperaturverstellung verriegelbar
  • Alarmmeldung bei Fühlerbruch / Fühlerkurzschluss (Schaltzustand der Relais im Fehlerfall einstellbar)
  • Mindestaktions- und Mindestpausenzeiten für die Ausgangsrelais einstellbar
  • Automatische Parameterabspeicherung ohne Datenverlust bei Spannungsausfall



- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Hinweis zum Fühlertyp

Der MPR-M2 ist (im Gegensatz zu dem alten Modell MPR-M) für den Betrieb mit PT-1000 Fühlern ausgelegt. Die verschiedenen Fühlertypen lassen sich optisch wie folgt unterscheiden:

schwarz = KTY 81-210 MPR-M (ALT)
rot = PT-1000 MPR-M2

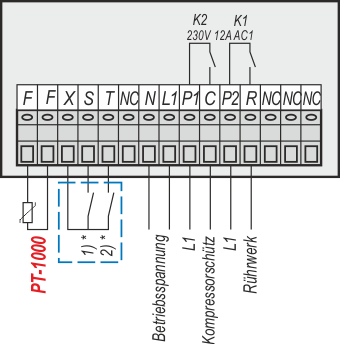

  Anschluss



  Technische Daten

Betriebsspannung

110V .. 240V AC, 50/60 Hz

Relaiskontakte

2 potentialfreie Schließer

max. Schaltstrom

je 12 A AC1

max. Schaltspannung

250 V ~

Anzeige

3-stelliges LED-Display, 13 mm

Messbereich

-9,9 bis 99,9

Auflösung

0,1°C

Fühler

PT-1000

Fühlerkabellänge

2 Meter oder auf Wunsch

Soll-Temperatur T1*
Soll-Temperatur T2*

werkseitig eingestellt auf 4 °C
werkseitig eingestellt auf 8 °C

Regelverhalten

Zweipunktregler

Hysterese*

0,1 K bis 30 K
(voreingestellt auf 0,7K)

Rührer
- Ruhezeit (Intervall)*
- Rührzeit*


werkseitig eingestellt auf 20 min.
werkseitig eingestellt auf 2 min.

Gehäuse
- Frontmaß
- Schalttafelausschnitt
- Einbautiefe


48 x 96 mm
42 x 90 mm
88 mm

Schutzart (Gehäusefront)

IP 64

Anschluss

steckbare Klemmleisten

Umgebungstemperatur
- Betriebstemperatur
- Lagertemperatur
- max. Feuchte


0° bis +50°C
-20° bis +70°C
75% (keine Betauung)



* frei einstellbar
